Регулировки навесного оборудования трактор МТЗ-82

____________________________________________________________________________________________

Регулировка навески МТЗ-82 для рабочего и транспортного положений

Навешивание машин на трактор МТЗ-82 Беларус осуществляйте посредством автоматической сцепки СА-1, присоединяемой к навесному устройству трактора в трех точках (два задних шарнира продольных тяг и задний шарнир центральной тяги).

Для предохранения от случайного самопроизвольного отсоединения машины от трактора зафиксируйте собачку замка автоматической сцепки пружинным шплинтом. При этом убедитесь, что при подъеме машины в транспортное положение обеспечивается зазор не менее 70 мм между карданным валом и поперечиной.

Присоединение полунавесных машин (картофелеуборочные комбайны ККУ-2, ККУ-2А, картофелекопатель-валкоукладчик УКВ-2) осуществляйте при помощи специальной поперечины, прилагаемой к машине и соединяемой с шарнирами продольных тяг.

При этом также убедитесь, что при подъеме машины в транспортное положение должен обеспечиваться зазор не менее 70 мм между карданным валом и поперечиной.

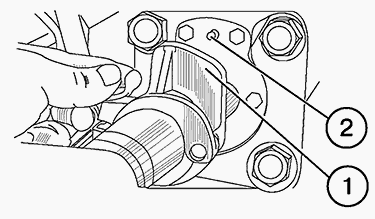

Ограничение высоты подъема производите подвижным упором 1 (рис.21), который воздействует на шток гидромеханического клапана 2 при подъеме навески, который, в свою очередь, запирает штоковую полость цилиндра.

После навешивания производите установку машины в горизонтальное положение с помощью изменения длины правого раскоса и центральной тяги. Не регулируйте левый раскос при работе с навесными орудиями, длина его должна быть постоянной и равной 475 мм.

Окончательную регулировку и установку навешенной машины производите в поле (на пахоте при проходе третьей борозды, на других работах - при первом проходе).



При соединении трактора Беларус МТЗ-82 с широкозахватными машинами вилки 5 и 23 (рис. 22) раскосов навесного устройства трактора соедините с продольными тягами по прорезям, что обеспечит лучшую приспособляемость рабочих органов к рельефу почвы по ширине захвата.

На работе, когда не используется силовое регулирование, центральную тягу установите в нижнее отверстие серьги 30.

Следите, чтобы контргайки раскоса, ограничительных цепей и центральной тяги были надежно затянуты: ослабление затяжки контргаек может привести к нарушению регулировки навесного устройства и обрыву резьбы.

При подготовке трактора с орудием к дальним переездам для улучшения проходимости агрегата укоротите центральную тягу 24.

В кронштейны 6 ввернуты регулировочные болты 8, которые обеспечивают натяжение цепей при подъеме орудия в транспортное положение для уменьшения раскачивания его в поперечной плоскости.

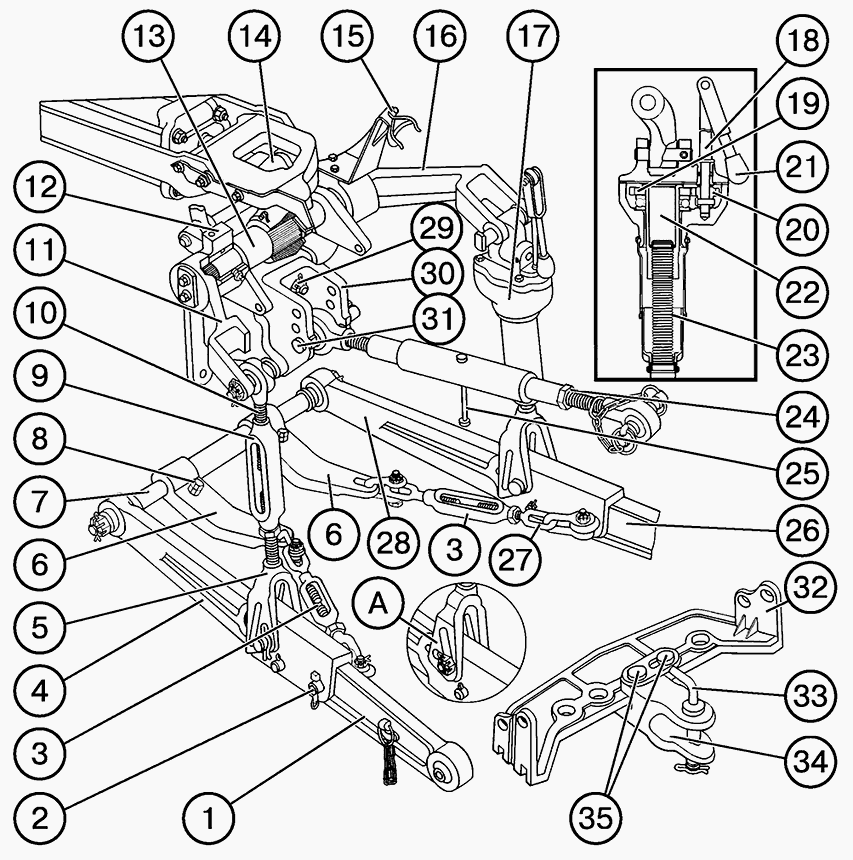

Рис. 22. Заднее навесное устройство (навеска) МТЗ-82

1, 26 — продольные тяги; 2 — проушина; 3 — стяжка; 4, 28 — передние концы продольных тяг, 5 — вилка левого раскоса; 6 — кронштейн; 7 — ось продольных тяг; 8 — регулировочный болт; 9 — стяжка раскоса; 10 — верхний винт раскоса; 11, 16 — наружные рычаги; 12 — кронштейн поворотного вала; 13 — поворотный вал; 14 — поворотный рычаг; 15 — пружина кронштейна центральной тяги; 17— правый раскос в сборе; 18 — валик; 19 — шестерня ведомая раскоса; 20— шестерня ведущая раскоса; 21 — рукоятка раскоса; 22 — труба; 23 — вилка правого раскоса; 24 — центральная тяга; 25 — рукоятка; 27 — ограничительная цепь: 29 — гайка: 30 — серьга: 31 — палец: 32 — поперечина: 33 — шкворень: 34 — прицепная вилка; 35 — пальцы.

Регулировку болтов 8 проводите, соблюдая следующий порядок:

- присоедините орудие к шарнирам продольных и центральной тяг. Ввинтите регулировочные болты 8 в кронштейны до отказа;

- приподнимите орудие так, чтобы его рабочие органы не касались земли;

- отрегулируйте длину ограничительных цепей вращением стяжек так, чтобы обеспечить свободу качания шарниров продольных тяг в соответствии с руководством по эксплуатации орудия. Для навесных плугов свобода качания в горизонтальной плоскости должна быть 125 мм в каждую сторону от среднего положения;

- отрегулируйте длину правого раскоса на заданную глубину обработки (при работе с плугами);

- поднимите машину в транспортное положение; вывинчивая болты 8 из кронштейнов, натяните цепи так, чтобы они незначительно провисали, обеспечивая раскачивание орудия не более 20 мм в обе стороны;

- надежно закрепите болты 8 контргайками.

Каждое изменение длины правого раскоса сопровождайте регулировкой болта правого кронштейна для обеспечения самоблокировки ограничительных цепей.

При междурядной обработке, севе, а также при работе с использованием тягово-сцепного устройства ТСУ-1Ж продольные тяги навески МТЗ-82 полностью блокируйте от поперечных перемещений во избежание повреждения растений или раскачивания орудия.

Блокировку осуществляйте путем возможного укорочения длины цепей в пределах существующей регулировки; в этом случае регулировочные болты ввинтите в кронштейн до отказа.

Нарушение указанного порядка может привести к обрыву ограничительных цепей или другим поломкам. Во избежание самопроизвольного опускания заблокируйте навесное устройство с агрегатируемой машиной в транспортном положении.

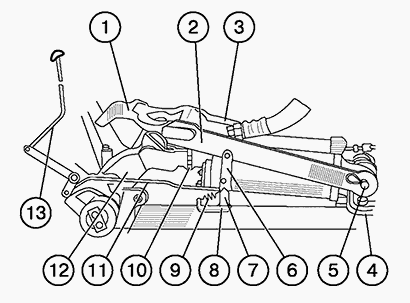

Рис. 23. Механизм фиксации навесного устройства трактора МТЗ-82 с малогабаритной кабиной

1 — захват; 2, 3 — тяги; 4 — кронштейн гидроцилиндра; 5 — ось; 6, 7— рычаги; 8 — кронштейн; 9 — пружина; 10 — упор; 11 — тяга управления: 12— поворотный рычаг ; 13 — рукоятка управления.

Для трактора с малогабаритной кабиной (рис. 23):

- откройте заднее окно трактора;

- поднимите навесное устройство в крайнее верхнее положение, установив рукоятку распределителя в позицию "подъем".

- Упор 10 гидромеханического клапана гидроцилиндра должен находиться в крайнем заднем положении на штоке гидроцилиндра;

- опустите рукоятку 13, а вместе с ней и механизм фиксации, в нижнее положение;

- поставьте рукоятку распределителя в "плавающее" положение. Под действием навешенного орудия поворотный рычаг 12 повернется и зуб должен войти в контакт с захватом 1.

Для разблокирования навески МТЗ-82 Беларус проделайте следующее:

- поднимите навесное устройство в крайнее верхнее положение, установив рукоятку распределителя в позицию "подъем";

- поднимите рукоятку 13 в верхнее положение.

Для трактора МТЗ-82 с УК блокирование и разблокирование навески производится аналогично, при этом подъем и опускание навески производите рукояткой регулятора (правым рычагом распределителя на тракторах без силового регулятора), а подъем и опускание механизма фиксации — перемещением рычага в
крайнее левое или правое положение.

Регулировка управления силовым (позиционным) регулятором

Регулировку управления регулятором производите следующим образом:

- Снимите крышку бокового пульта.

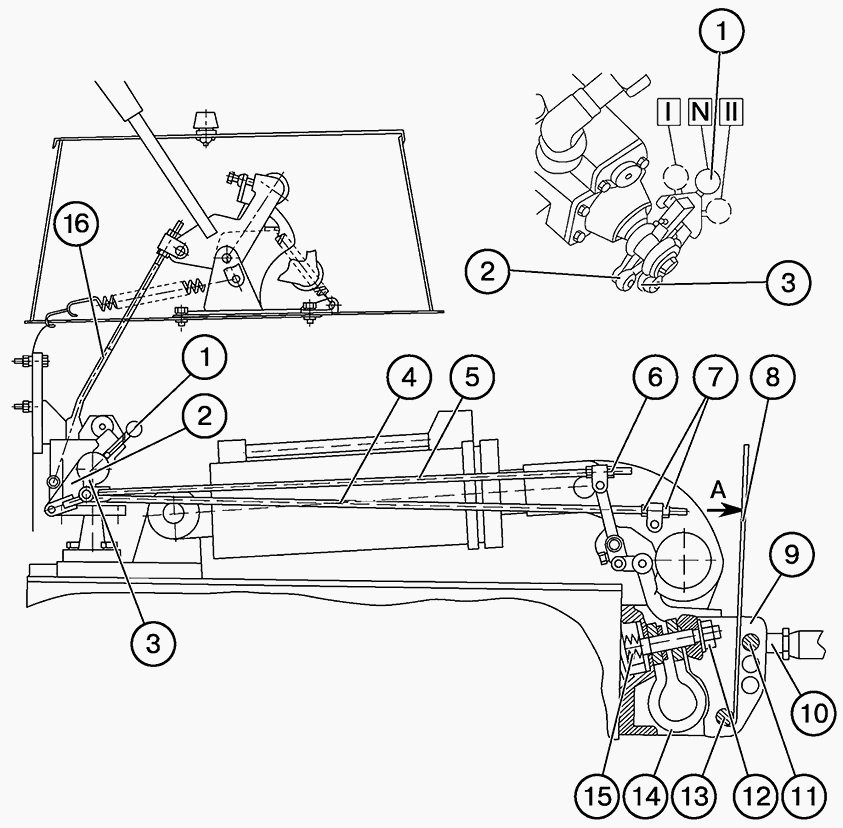

- Отрегулируйте длину тяги 16 (рис. 28) так, чтобы при переводе рукоятки назад (по ходу трактора) между резиновым роликом на этой рукоятке и краем сектора образовался зазор, равный 18-24 мм (см. рис. 25).

Регулировку позиционной тяги производите следующим образом:

- установите переключатель 1 в среднее положение;

- поднимите навесное устройство в крайнее верхнее положение;

- отрегулируйте длину тяги 4 так, чтобы переключатель 1 своим выступом свободно входил в паз позиционного рычага 2, после чего укоротите тягу 4 на 1

- оборот регулировочных гаек 7;



Регулировку силового датчика производите следующим образом:

- установите переключатель 1 (рис. 28) в среднее положение;

- снимите центральную тягу 10 навесного устройства, установите палец 11 центральной тяги на верхнее отверстие серьги 9;

- с помощью дополнительного рычага 8 поверните серьгу вокруг пальца 13 по направлению стрелки "А" до полного сжатия пружин 15. После снятия нагрузки с рычага серьга должна возвратиться в исходное положение, при этом ход датчика, замеренный по перемещению силовой тяги 5, должен составлять не
менее 11мм;

- убедившись в исправности датчика, расшплинтуйте корончатую гайку 12, заверните ее до начала поджатия пружин датчика, затем дополнительно подтяните на 1/2 -1/3 оборота до совпадения прорези в гайке с отверстием под шплинт и зашплинтуйте.

Регулировку силовой тяги МТЗ-82 Беларус производите после регулировки силового датчика:

- установите переключатель 1 в среднее положение (см. рис. 28);

- с помощью дополнительного рычага создайте усилие, обеспечивающее поворот серьги в крайнее положение (по направлению стрелки "А");

- удерживая рычаг в отжатом положении (по стрелке "А"), проверьте возможность ввода выступа переключателя 1 в паз силового рычага 3. Если это не удается, отрегулируйте длину тяги 5 так, чтобы переключатель 1 своим выступом свободно входил в паз силового рычага 3;

- укоротите тягу 5 на 1 оборот регулировочных гаек 6.

При навешенном на трактор сельскохозяйственном орудии применение специального дополнительного рычага для регулировки силовой тяги не требуется. В этом случае достаточно приподнять орудие над поверхностью площадки, на которой стоит трактор, при этом масса орудия создаст необходимое
растягивающее усилие на силовой датчик через центральную тягу.

Следует помнить, что при этом центральная тяга должна быть установлена на верхнее отверстие серьги навесного устройства. Орудие приподнимайте только до отрыва от земли.
