Навесная гидросистема МТЗ-1221

____________________________________________________________________________________________

Навесная гидросистема предназначена для управления и работы трактора МТЗ-1221 Беларус с навесными, полунавесными и прицепными сельскохозяйственными машинами и орудиями, присоединенными к заднему навесному устройству (навеске).

Гидросистема состоит из органов управления, масляного бака с фильтром, масляного насоса, проточного распределителя двух- или трехсекционного, гидроподъемника и привода гидроподъемника.

Органы управления гидравлической системой (7), (8) (рис. 36) находятся в кабине трактора, кроме рукоятки включения насоса (конструкция оставлена без изменений) и дополнительной рукоятки позиционного регулирования (8а) (рис. 36) расположенной сзади трактора на гидроподъемнике.

Управление внешними потребителями — три рукоятки проточного распределителя находятся справа от рулевого колеса (конструкция оставлена без изменений). Позиции рукояток (снизу вверх): «подъем», «нейтраль», «опускание» и «плавающая».

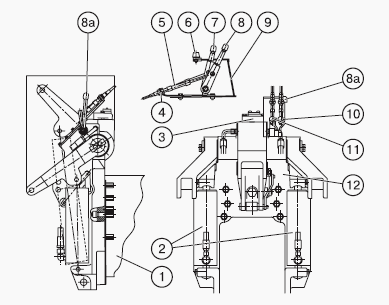

Рис. 36. Гидроподъемник (моноблок) гидросистемы МТЗ-1221 Беларус

1 — корпус заднего моста; 2 — плунжерные силовые цилиндры; 3 — регулятор-распределитель; 4 — кронштейны; 5 — тросы управления позиционным (10) и силовым (11) рычагами; 6 —регулируемый ограничитель хода ЗНУ; 7 — рукоятка силового регулирования; 8 — рукоятка позиционного регулирования; 8а — дополнительная рукоятка позиционного регулирования; 9 — правый боковой пульт управления; 10 — позиционный рычаг; 11 — силовой рычаг; 12 — корпус.

Рукоятка силового регулирования (7) (рис. 36) расположена на правом пульте управления (9) первой от сиденья оператора.

Диапазон ее положений обозначен цифрами от «1» до «9», что соответствует полному диапазону глубины пахоты от минимальной до максимальной соответственно. Рукоятка позиционного регулирования (8) (рис.36) расположена рядом с рукояткой (7) силового регулирования.

Диапазон ее положений обозначен теми же цифрами, что соответствует положениям навески от транспортного верхнего положения до крайнего нижнего положения, соответственно.

Дополнительная рукоятка позиционного регулирования (8а) (рис. 36) расположена сзади трактора на гидроподъемнике, перемещение ее на себя, если стоять сзади по ходу трактора, вызывает подъем задней навески, от себя — опускание.

Ограничитель хода задней навески МТЗ-1221 Беларус (6) находится в пазу правого бокового пульта, в котором перемещается рукоятка позиционного регулирования (8).

Расположение масляного бака, фильтра масляного насоса и распределителя, управляющего внешними потребителями, оставлено без изменений.

Распределитель — секционный, проточного типа, имеет приоритет в управлении перед гидроподъемником.

Гидроподъемник

Гидроподъемник (рис. 36) установлен на шпильках на задней стенке корпуса заднего моста (1) и включает в себя устройство управления и регулятор-распределитель (3), встроенный в единый корпус (моноблок), несущий два плунжерных гидроцилиндра (2) одностороннего действия.



Рис. 37. Устройство гидроподъемника

1 — корпус; 2 — рычажная передача силового датчика; 3 — позиционный датчик; 4 — вал подъемных рычагов задней навески; 5 — регулятор-распределитель; 6 — позиционный рычаг; 7 — силовой рычаг; 8 — крышка; 9 — рычажная передача позиционного датчика; 10 — подъемные рычаги навески; 11 — ось серьги; 12 — серьга силового датчика; 13 — палец; 14 — шток силового датчика; 15 — крышка; 16 — регулировочные прокладки пружины силового датчика; 17 — пружина силового датчика; 18 — шайба; 19 — гайка

Устройство управления смонтировано в корпусе (1) (рис. 37) и включает в себя позиционный датчик в виде кронштейна, прикрепленного к валу (4) подъемных рычагов задней навески (10); и силовой датчик, включающий в себя серьгу (12), установленную на оси (11) в корпусе (1) и соединенную пальцем (13) со штоком (14).

На штоке (14) установлена пружина (17), поджатая гайкой (19). Позиционный датчик (3) через систему рычагов (9) связан с позиционным рычагом (6). Палец (13) штока (14) через систему рычагов (2) связан с силовым рычагом (7).

Устройство управления работает следующим образом: при использовании позиционного способа регулирования силовой рычаг (7) (рис. 37) устанавливается в крайнее переднее положение по ходу трактора.

В дальнейшем управление навеской осуществляется позиционным рычагом (6) (рис. 37) рычагом (7) через тросы (5) (рис. 36). При перемещении рычага (6) назад навеска поднимается, при перемещении его вперед — опускается.

Этот процесс регулирования осуществляется с помощью регулятора-распределителя (5), встроенного в моноблок (1) и управляемого позиционным датчиком (3).

При использовании силового способа регулирования позиционный рычаг (6) устанавливают в крайнее переднее положение по ходу трактора, что соответствует нижнему положению нижних тяг навески МТЗ-1221.2 Беларус.

Силовой рычаг (7) устанавливают на требуемую глубину пахоты и далее процесс регулирования осуществляется встроенным регулятором-распределителем (5), управляемым силовым датчиком.

Путем использования позиционной рукоятки (8) (рис. 36) для ограничения глубины пахоты при работе на силовом способе регулирования достигается смешанное регулирование.

Регулятор-распределитель (5), встроенный в моноблок (1), является регулирующим элементом гидроподъемника и представляет собой золотниково-клапанное устройство, с помощью которого можно получить позиции «подъем», «опускание», «нейтраль» и автоматическое регулирование ЗНУ.

Привод гидроподъемника (рис. 36) состоит из кронштейна (4) с установленными на нем силовым (7) и позиционным (8) рычагами, которые посредством тросов двухстороннего действия (5) соединены с позиционным (10) и силовым (11) рычагами соответственно. Рукоятки управления фиксируются
подпружиненными фрикционными шайбами.

Работа с гидросистемой МТЗ-1221 Беларус

Гидросистема управления трехточечой задней навеской МТЗ-1221-2 Беларус оборудована регулятором-распределителем, встроенным в моноблок, который обеспечивает работу системы в следующих режимах: силовое регулирование; позиционное регулирование; смешанное регулирование.

Эффективное применение этих режимов зависит от агрегатируемых машин и агротехнических условий.

Позиционное регулирование

Осуществляет точный и чувствительный контроль положения над землей присоединительного оборудования, такого как опрыскиватель, планировщик и другие.

Позиционное регулирование может использоваться с землеобрабатывающими машинами, полунавесными плугами с выносными цилиндрами и т.д.

Однако этот тип регулирования не рекомендуется использовать на неровных полях.

Позиционное регулирование на поле с неровной поверхностью может быть причиной постоянных толчков, возникающих из-за быстрых вертикальных перемещений присоединительного орудия.

Силовое регулирование

Это наиболее подходящий режим для работы с навесными или полунавесными орудиями, рабочие органы которых заглублены в почву.

Система чувствительна к изменениям тягового усилия (вызванного изменениями сопротивления почвы или глубины обработки почвы) через центральную тягу механизма навески.

Гидросистема реагирует на эти изменения посредством подъема или опускания орудия, чтобы поддержать заданное тяговое усилие на постоянном уровне.

Система реагирует на усилие сжатия и растяжения в центральной тяге, то есть является системой двойного действия.

Управление навесной гидросистемы

Навесная гидросистема МТЗ-1221.2 Беларус управляется двумя рукоятками, расположенными в кабине на правом пульте управления: рукояткой силового регулирования; и рукояткой позиционного регулирования.

Позиционное регулирование

Установите рукоятку силового регулирования в крайнее переднее положение по ходу трактора.

Рукояткой позиционного регулирования установите необходимую высоту орудия над почвой. Цифра «1» на пульте соответствует транспортному положению задней навески, а цифра «9» минимальной высоте орудия над почвой.

Если необходимо ограничить максимальную высоту подъема (например, из-за возможности поломки деталей заднего ВОМ), рукояткой установите максимальную высоту подъема и подведите к ней регулируемый упор.

Силовое регулирование

Используйте этот способ регулирования при работе с навесными орудиями (плуги, культиваторы).

Рукоятку силового регулирования переведите в крайнее переднее положение по ходу трактора (цифра «9» на пульте). С помощью рукоятки позиционного регулирования подсоедините орудие к навеске МТЗ-1221-2 Беларус.

После въезда в борозду переведите рукоятку в крайнее переднее положение и с помощью рукоятки настройте желаемую глубину обработки почвы.

При выезде и последующем заезде в борозду (при пахоте) пользуйтесь только рукояткой позиционного регулирования, не трогая рукоятку силового регулирования.

Если из-за неравномерной плотности почвы не удается достичь постоянства глубины обработки почвы, ограничьте максимальную глубину с помощью рукоятки позиционного регулирования (режим смешанного регулирования), запомнив соответствующую цифру на пульте управления.

Гидронавесная система на базе электрогидравлического регулятора управления задней навеской

Трактор оборудован двумя встроенными в гидроподъемник (без регулятора) вертикальными гидроцилиндрами Ц 90х220, управляемыми от электрогидравлического регулятора.

Принципиальная гидравлическая схема гидросистемы с электрогидравлическим регулятором управления навеской представлена на рис. 38.

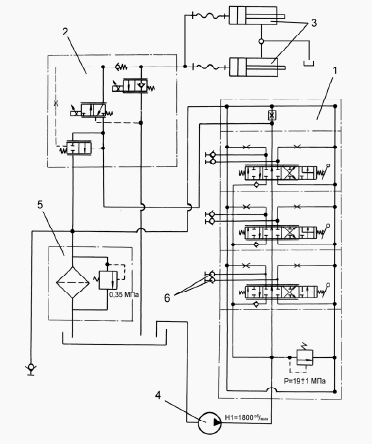

Рис. 38. Схема гидравлическая принципиальная

1- гидрораспределитель RS 213 «Mita»; 2-электрогидравлический регулятор ЕНR5-ОС; 3-гидроцидиндры Ц80х220; 4-насос НШ-32-3; 5-фильтр сливной; 6 -быстросоединяемые муфты.

Функции управления задней навеской МТЗ-1221 Беларус и гидрофицированными рабочими органами внешних потребителей реализуются в новой гидросистеме (рис. 39) за счет электрогидравлического блока (3), смонтированного на маслобаке (1).

Рычажное управление распределителем (2) и шестеренный насос НШ-32-3 аналогично для всех вариантов перечисленных выше гидросистем.



Рис. 39. Корпус гидроагрегатов с агрегатами в сборе

1-маслобак; 2-управление распределителем; 3-электрогидравлический блок (RS 213 «Mita» + переходник + ЕНR5); 4-насос НШ32-3; 5, 6-боковые выводы.

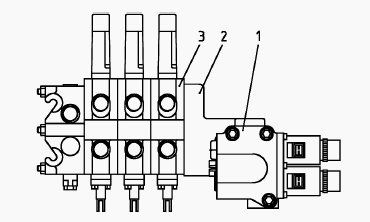

Рис. 40. Электрогидравлический блок

1-электрогидравлический регулятор ЕНR5-ОС; 2-переходная плита; 3-распределитель RS 213 «Mita» (Финляндия).

Электрогидравлический блок (рис. 40) состоит из распределительных секций распределителя RS213 «Mita», производства Финляндия, электрогидравлического регулятора ЕНR5-ОС, производства фирмы «Bosch» (Германия) и переходной плиты (2) производства МТЗ.

Управление электрогидравлического регулятора ЕНR5-ОС осуществляется двумя пропорциональными магнитами с использованием электронной системы управления навеской

Уровень масла в баке гидросистемы МТЗ-1221 Беларус

- Перед проверкой уровня масла установите трактор на ровной горизонтальной площадке.

- Заглушите двигатель и затормозите трактор стояночным тормозом.

- Проверьте уровень масла в баке гидросистемы по масломерному стеклу с левой стороны трактора.

- Уровень должен быть между метками «0» и «П» ± 5 мм, а для машин, требующих повышенного отбора масла, на уровне метки «С».

- При необходимости, долейте масло до уровня метки «П», сняв резьбовую пробку.

Замена масляного фильтра гидросистемы МТЗ-1221.2 Беларус

Последующие замены масляного фильтра гидросистемы производите через каждые 1000 часов работы.

- Снимите болты, крышку и извлеките фильтрующий элемент в сборе с помощью ограничителя.

- Снимите гайки, ограничитель и фильтрующий элемент.

- Промойте корпус в моющем растворе.

- Установите новый фильтрующий элемент и соберите фильтр, выполнив операции в обратной последовательности.

- Установите фильтр в сборе в бак гидросистемы, закройте его крышкой и закрепите болтами.
