Управление гидросистемой и навеской трактора МТЗ-82

____________________________________________________________________________________________

Управление гидросистемой и навесным устройством с использованием распределителя

На тракторах Беларус МТЗ-82 без силового регулятора управление навесным устройством осуществляется правым крайним рычагом распределителя.

Работая с навесными машинами, имеющими опорные колеса, используйте только положение рукояток "подъем" и "плавающее".

Устанавливать рукоятку в положение "опускание" при работе с навесными почвообрабатывающими машинами запрещается!

Пользуйтесь позицией "опускание" только при управлении выносными цилиндрами, установленными на машине и предназначенными для регулирования положений рабочих аппаратов (мотовило, хедер, сошники и т.д.) уборочных, посевных и других машин.

Если после окончания хода цилиндра рукоятка распределителя автоматически не возвращается в "нейтраль", выведите ее вручную. И, наоборот, при преждевременном возврате рукоятки придерживайте ее рукой до полного выполнения операции.

Управление навеской с использованием силового (позиционного) регулятора

Силовое регулирование

Применение силового способа регулирования обеспечивает наибольшее повышение производительности на энергоемких сельскохозяйственных операциях: пахоте, глубоком рыхлении, культивации при агрегатировании с навесными сельскохозяйственными машинами.

На пахоте с плугами ПН 3-35, ПЛН-3-35 опорное колесо плуга поднимайте в крайнее верхнее положение. При выполнении пахоты на небольшую глубину (менее 20-23 см) в условиях, когда плотность почвы по длине гона меняется в значительных пределах (песок-глина), опускайте опорное колесо плуга, чтобы ограничить максимальную глубину на участках с малой плотностью почвы.

На сплошной культивации и при глубоком рыхлении при агрегатировании трактора с сельхозмашинами, имеющими два опорных колеса в плоскости измерения ширины захвата, опорные колеса устанавливайте в требуемое по высоте положение с тем, чтобы исключить поперечные перекосы сельскохозяйственной машины, неравномерные нагрузки на крайние (слева и справа) рабочие органы.

При подготовке агрегата к работе с использованием силового способа регулирования проделайте следующее:

- Установите центральную тягу навесного устройства на верхнее отверстие серьги 30 (рис. 22).

- Соедините навесную машину с навесным устройством трактора МТЗ-82.

- Включите силовой способ регулирования, для чего приподнимите навесную машину над поверхностью почвы и переключатель 1 (рис. 24) введите в паз силового рычага 3 поворотом переключателя влево (по ходу трактора).

- Для более легкого включения перед вводом в паз переключатель отведите вперед (по ходу трактора) до совмещения с пазом на рычаге 3.

На широкозахватных машинах производите регулировку по высоте опорных колес и рабочих органов. При агрегатировании с плугами поднимите опорное колесо в верхнее положение.

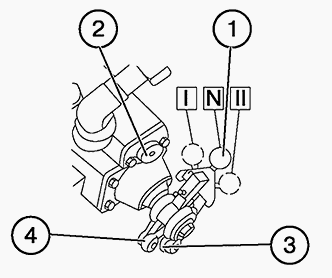

Рис. 24. Переключение способов регулирования силового (позиционного) регулятора

1 — рукоятка переключения способов регулирования; 2 — маховичок регулирующего крана; 3 — рычаг силового регулирования; 4 — рычаг позиционного регулирования. Положение рукоятки: N — нейтральное; I — позиционное регулирование; II — силовое регулирование.

Правила и приемы работы

В начале гона опустите навесную машину, повернув рукоятку 1 (рис. 25) вперед по сектору 3. Чем дальше вперед будет установлена рукоятка, тем больше глубина обработки почвы.

При повороте рукоятки 1 на себя по сектору 3 глубина будет уменьшаться. После настройки на требуемую глубину ограничитель 2 подведите по пазу пульта до упора в рукоятку и зафиксируйте.

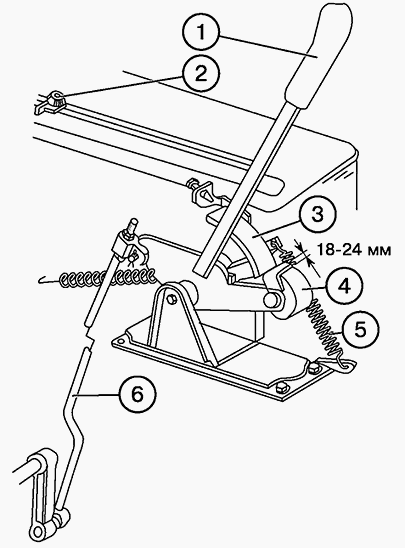

Рис. 25. Управление силовым (позиционным) регулятором (тракторов МТЗ-82 с унифицированной кабиной)

1 — рукоятка; 2 — упор-ограничитель; 3 — сектор; 4 — ролик; 5 — пружина; 6 — тяга.

В конце гона для выглубления орудия рукоятку 1 установите в положение "подъем" — на себя до упора. После окончания подъема рукоятка должна самопроизвольно возвратиться в положение "нейтраль транспортная" (до упора ролика 4 в сектор 3).

В начале каждого последующего гона опускание орудия производите поворотом рукоятки 1 вперед по сектору 3 до упора в ограничитель 2.

Особенности эксплуатации

При работе на пахоте в случаях, когда фактически получаемая максимальная глубина меньше требуемой, центральную тягу 1 навесного устройства переставьте на среднее отверстие II серьги 2 (рис.26).



I, II, III — верхнее, среднее и нижнее отверстия соответственно.

При выполнении сплошной культивации или глубокого рыхления на почвах с переменной плотностью по длине гона или по ширине захвата в тех случаях, когда работа сопровождается повышенным числом автоматических коррекций положения культиватора, также переставьте центральную тягу на среднее
отверстие для уменьшения числа коррекций.

При работе на силовом методе регулирования как на пахоте, так и на культивации произведите настройку маховичка скорости коррекций 2 (рис. 24). При вращении маховичка по часовой стрелке скорость коррекций уменьшается, при вращении против часовой стрелки — увеличивается.

Настройку маховичка производите после окончания регулировок плуга (культиватора), при этом, поворачивая маховичок, добейтесь плавного автоматического регулирования глубины в процессе работы.

Не заворачивайте маховичок по часовой стрелке до упора, так как это приведет к чрезмерно медленному подъему сельскохозяйственной машины и вызовет повышенное буксование ведущих колес трактора Беларус.

Настройку маховичка скорости коррекций и выбор отверстия в серьге при установке центральной тяги проводите для конкретных почвенных условий каждого типа сельхозмашин. Переналадок в процессе работы не требуется.

Позиционное регулирование

При использовании позиционного способа регулирования регулятор гидросистемы обеспечивает установку рукояткой управления 1 (рис. 25) желаемого положения сельскохозяйственной машины относительно остова трактора МТЗ-82 Беларус и автоматическое поддержание этого положения в работе.

Использование позиционного регулирования на почвообработке с навесными плугами, культиваторами для сплошной и междурядной обработки почвы, а также на глубоком рыхлении рекомендуется в условиях ровного рельефа полей.

На широкозахватных машинах, агрегатируемых с трактором, при работе на позиционном режиме регулирования необходимо использовать опорные колеса в целях исключения поперечных перекосов сельскохозяйственной машины, улучшения прямолинейности движения агрегата и создания лучших условий для копирования рельефа в поперечном (относительно движения трактора) направлении.

При подготовке агрегата к работе с использованием позиционного способа регулирования проделайте следующее:

- Соедините навесную машину с навесным устройством трактора МТЗ-82.

- Поднимите навесную машину в верхнее (транспортное) положение.

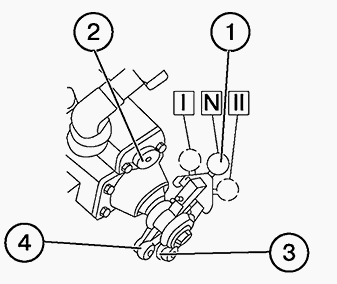

- Включите позиционный способ регулирования, для чего переключатель 1 (рис. 27) введите в паз позиционного рычага 4 поворотом его вправо (по ходу трактора).

- Маховичок скорости коррекций 2 поверните против часовой стрелки до упора, установив максимальную скорость подъема при автоматических коррекциях положения.



Правила и приемы работы

Установите навесное орудие в требуемое положение. Опускание производите поворотом рукоятки 1 (рис. 25) вперед по сектору 3.

Чем дальше вперед будет установлена рукоятка, тем ниже опустится орудие, и наоборот, чем дальше по сектору на себя будет повернута рукоятка, тем орудие поднимется выше.

После установки орудия в требуемое положение по высоте ограничитель 2 подведите до упора в рукоятку и зафиксируйте.

В конце гона для подъема орудия в транспортное положение рукоятку 1 поверните на себя до упора. После окончания подъема рукоятка должна самопроизвольно возвратиться в положение "нейтраль транспортная" (до упора ролика 4 в сектор 3).

Высотное регулирование

Высотное регулирование может быть применено при агрегатировании трактора МТЗ-82 с навесными орудиями, имеющими опорные колеса.

Оно заключается в том, что заданная глубина обработки обеспечивается установкой определенной высоты опорного колеса агрегатируемой с трактором сельхозмашины. При высотном регулировании переключатель 1 (рис. 27) установите в среднее положение (N).

Для подъема орудия рукоятку 1 (рис. 25) поверните на себя до упора и удерживайте до окончания подъема, после чего рукоятка должна самопроизвольно возвратиться в положение "транспортная нейтраль" (до упора ролика 4 в сектор 3).

Опускание производите перемещением рукоятки 1 вперед в зону регулирования (ролик 4 накатывается на сектор 3) до начала опускания орудия.

Устанавливать рукоятку 1 в положение "принудительное опускание" (вперед до упора) при работе с навесными орудиями запрещается.

Пользуйтесь положением "принудительное опускание" только при присоединении орудия к навесному устройству трактора Беларус. Для принудительного опускания рукоятку 1 поверните в крайнее переднее положение.

После отпускания рукоятки она должна под действием пружины 5 вернуться в зону регулирования, а опускание навесного устройства должно прекратиться.
