Предохранители и реле трактора Беларус МТЗ-82.1

____________________________________________________________________________________________

Предохранители

Электрические плавкие предохранители предназначены для защиты от перегрузок и короткого замыкания электрических цепей.

Предохранители щитка приборов с литьевой панелью

В щитке приборов с литьевой панелью смонтированы три блока плавких предохранителей электрических цепей. Для доступа к предохранителям, расположенным в щитке приборов трактора Беларус МТЗ-82.1, 80.1, 82.2, необходимо отвернуть винт 2 и откинуть панель 3.



Рис.29. Доступ к предохранителям, расположенным в щитке приборов с литьевой панелью

1 – щиток приборов; 2 – винт; 3 – панель.

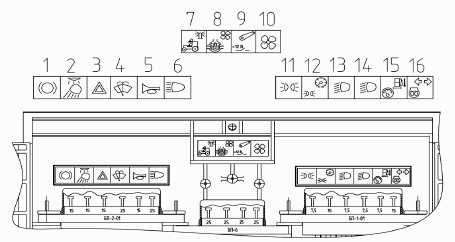

Рис.30. Предохранители, расположенные в щитке приборов с литьевой панелью

Назначение предохранителей щитка приборов с литьевой панелью

1 - 15А - Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа.
2 - 15А - Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины.
3 - 15А - Аварийная световая сигнализация.
4 - 25А - Передний и задний стеклоочистители, стеклоомыватель переднего стекла.
5 - 15А - Звуковой сигнал.
6 - 25А - Дальний свет дорожных фар, сигнальная лампа вклю- чения дальнего света фар.
7 - 25А - Передние рабочие фары, маяк сигнальный (при установке).
8 - 25А - Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720.
9 - 25А - Питания потребителей, работающих при положении выключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предохранитель 15 и 16.
10 - 25А - Питание электродвигателя вентилятора-отопителя (при установке вентилятора-отопителя 80-8101720 этот предохранитель не используется);
11 - 7,5А - Габаритные огни левого борта, клемма (7) розетки прицепа, освещение номерного знака.
12 - 15А - Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов.
13 - 7,5А - Ближний свет левой дорожной фары.
14 - 7,5А - Ближний свет правой дорожной фары.
15 - 7,5А - Питание приборов, датчиков скорости, блоков контрольных ламп, аварийной звуковой сигнализации (зуммер) и реле-прерывателя стояночного тормоза.
16 - 15А - Реле указателей поворота, блок свечей накаливания, катушки реле свечей накаливания.

Предохранители щитка приборов с формованной панелью

В щитке приборов с формованной панелью (устанавливается по заказу взамен щитка с литьевой панелью) смонтированы три блока плавких предохранителей электрических цепей. Для доступа к плавким предохранителям отверните два винта 2 и откройте крышку щитка приборов 1.



Рис.31. Расположение блоков предохранителей в щитке приборов с формованной панелью

1 – крышка щитка приборов; 2 – винт.

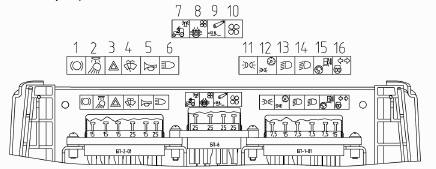

Рис.32. Размещение предохранителей в щитке приборов Беларус МТЗ-82-1, 80-1, 82-2 с формованной панелью

Назначение предохранителей щитка приборов с формованной панелью

1 - 15А - Стоп-сигнальные огни, клемма (6) и клемма (8) розетки прицепа.
2 - 15А - Фонари знака автопоезда (при наличии), задние рабочие фары, плафон освещения кабины.
3 - 15А - Аварийная световая сигнализация.
4 - 25А - Передний и задний стеклоочистители, стеклоомыватель переднего стекла.
5 - 15А - Звуковой сигнал.
6 - 25А - Дальний свет дорожных фар, сигнальная лампа включения дальнего света фар.
7 - 25А - Передние рабочие фары на крыше, маяк сигнальный, фары рабочие на поручнях (при наличии).
8 - 25А - Питание цепи управления вентилятором-отопителем или питание вентилятора отопителя 80-8101720.
9 - 25А - Питания потребителей, работающих при положении выключателя стартера и приборов в положение «включены приборы»: приборы, датчики скорости, питание на предохранитель 15 и 16.
10 - 25А - Питание вентилятора-отопителя (при установке вентилятора-отопителя 80-8101720 этот предохранитель не используется);
11 - 7,5А - Габаритные огни левого борта, клемма (7) розетки прицепа, освещение номерного знака.
12 - 15А - Габаритные огни правого борта, клемма (5) розетки прицепа, освещение приборов.
13 - 7,5А - Ближний свет левой дорожной фары.
14 - 7,5А - Ближний свет правой дорожной фары.
15 - 7,5А - Контрольно-измерительные приборы, блок контрольных ламп, датчики скорости, аварийная звуковая сигнализация (зуммер).
16 - 15А - Питание прерывателя указатель поворотов, питание системы управления свечами накаливания, катушки реле свечей накаливания.

Предохранители, расположенные на корпусе маслобака ГНС и ГОРУ

Кроме предохранителей, расположенных в щитке приборов и показанных на рисунках, в бортовой сети тракторов Беларус МТЗ-82.1, 80.1 имеются еще предохранитель 3 цепи заряда аккумуляторных батарей и общего питания бортовой сети трактора до запуска (номиналом 60А) и два подвесных предохранителя 8 свечей накаливания (номиналом 30А каждый).

Предохранитель 3 расположен в блоке предохранителей 1. Блок предохранителей 1 установлен на кронштейне 2, закрепленном на корпусе маслобака ГНС и ГОРУ (ГНС – для тракторов с ГУР) с левой стороны.

В крышке 4 блока предохранителей имеется два запасных предохранителя 5. Для доступа к запасным предохранителям 5, извлеките крышку 6 из крышки 4 блока предохранителей.



Рис.33. Установка блока предохранителей на корпусе маслобака навесной системы и ГОРУ Беларус МТЗ-82-1, 80-1

1 – блок предохранителей; 2 – кронштейн; 3 – предохранитель номиналом 60А; 4 – крышка блока предохранителей; 5 – запасные предохранители; 6 – крышка; 7 – электромагнитное реле свечей накаливания (СН); 8 – предохранители СН.

Электромагнитные реле

На тракторах Беларус МТЗ-82.1, 80.1 электромагнитные реле расположены в щитке приборов и на корпусе маслобака и ГОРУ. На корпусе маслобака расположено электромагнитное реле 7 свечей накаливания.

Для доступа к электромагнитным реле в щитке приборов на тракторах с литьевой панелью снимите маховичок 2 управления шторкой водяного радиатора двигателя, отвернув винт 3. Затем отверните два болта 1 и 4 и снимите боковую панель 5 щитка приборов.

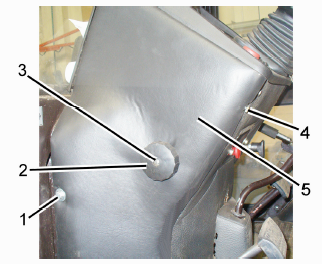

Рис.34. Обеспечение доступа к электромагнитным реле, расположенным в щитке приборов с литьевой панелью

1, 4 – болты; 2 – маховичок управления шторкой водяного радиатора двигателя; 3 – винт; 5 – боковая панель.

Для доступа к электромагнитным реле в щитке приборов на тракторах с формованной панелью снимите маховичок 2 управления шторкой водяного радиатора двигателя, отвернув винт 3. Затем отверните два болта 1, 4 и 6 и снимите боковую панель 5 щитка приборов.

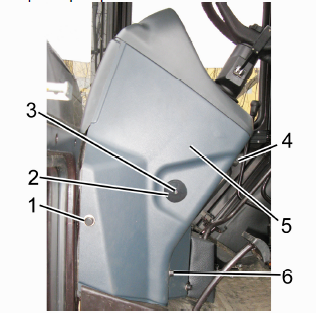

Рис.35. Обеспечение доступа к электромагнитным реле, расположенным в щитке приборов с формованной панелью

1, 4, 6 – болты; 2 – маховичок управления шторкой водяного радиатора двигателя; 3 – винт; 5 – боковая панель.



Рис.36. Размещение электромагнитных реле в щитке приборов трактора Беларус МТЗ-82-1, 80-1

Назначение реле щитка приборов

1 - Реле поворотов.
2 - Реле питания потребителей после выключателя стартера и приборов.
3 - Реле блокировки отопителя либо питания отопителя.
4 - Реле блокировки пуска стартера.
5 - Реле стартера.
6 - Блок управления свечей накаливания.
7 - Реле ближнего света.
8 - Реле дальнего света.
9 - Зуммер (аварийная сигнализация).

При установке щитка приборов с формованной панелью кроме перечисленных электромагнитных реле в щитке приборов дополнительно устанавливается электромагнитное реле звукового сигнала, которое расположено слева от рулевой колонки.
