Тягово-сцепные устройства МТЗ-82.1 Беларус

____________________________________________________________________________________________

Тягово-сцепное устройство тракторов МТЗ-82.1/80.1 Беларус может комплектоваться сцепными элементами ТСУ-2 (гидрокрюк), ТСУ-1М (маятник), ТСУ-1М-02 (совмещенное устройство гидрокрюк+маятник), опускающаяся тяга, ТСУ-1Ж (поперечина) и ТСУ-1Ж-01 (двойная поперечина) обеспечивающих
агрегатирование и транспортирование прицепных и полуприцепных машин (при установленном ТСУ-2 – полуприцепов).

Присоединительные устройства должны соответствовать следующим требованиям:

- совместимость по присоединительным размерам;

- машины имеют жесткие прицепные устройства;

- дышла прицепов оборудованы устройством, облегчающим сцепку-расцепку с тягово-сцепными устройствами трактора;

- прицепные устройства полуприцепов имеют регулируемую опору.

Основные параметры тягово-сцепных устройств даны при установленных на тракторе задних шинах стандартной комплектации (18.4R34(Ф-11) – как одинарных, так и сдвоенных на тракторах с ПВМ 822-2300020-02/04; 15.5R38 – как одинарных, так и сдвоенных на тракторах с ПВМ 72-2300020-А-04 (ПВМ 72-2300020-А); 15.5R38 – как одинарных, так и сдвоенных на тракторах с передней осью 80-3000030) при стандартных статических радиусах, указанных изготовителем шин.

Тягово-сцепное устройство ТСУ-2 (гидрокрюк) и совмещенное устройство ТСУ-2М-02 (с установленным в рабочее положение гидрокрюком и установленным в дополнительном положении маятником)

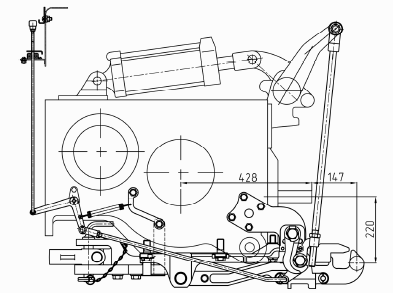

Рис.110. Схема установки ТСУ-2 (гидрокрюк) и ТСУ-2М-02 (совмещенное устройство с установленным в рабочее положение гидрокрюком)

Основные параметры и присоединительные размеры ТСУ-2 (гидрокрюк) МТЗ-82-1/80-1 Беларус

Типоразмер (исполнение) - ТСУ-2 (гидрокрюк)

Место установки - Крепление в нижней и боковых частях корпуса заднего моста.

Назначение - Для подсоединения и агрегатирование сельскохозяйственных прицепных и полуприцепных машин с ходовыми колесами, полуприцепов.

Особенности конструкции - Гидрокрюк с управлением через НУ, обеспечивает автоматическую сцепку с петлями с/х машин и полуприцепов.

Расстояние от торца ВОМ до оси присоединительного пальца, мм - 147.

Вертикальная нагрузка на тягово-сцепном устройстве в точке сцепки, не более, кН - 12.

Угол поворота прицепного устройства машины в горизонтальной плоскости, градусов, не менее ±60.

Размер сферы рога крюка, мм - 47.

Тип предохранительного устройства - Цепь страховая (трос).

Место присоединения предохранительного устройства на тракторе - Отверстия кронштейна ТСУ.

Относительное расчетное значение продольных сил (D), кН, не более - 56,1.

Совмещенное устройство ТСУ-1М-02 (совмещенное устройство с установленным в рабочее положение маятником установленным в дополнительном положении гидрокрюком)

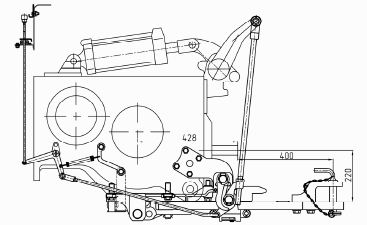

Рис.111. Схема установки ТСУ-1М-02 (с установленным в рабочее положение маятником и установленным в дополнительном положении гидрокрюком)

Основные параметры и присоединительные размеры ТСУ-1М-02 МТЗ-82.1/80.1 Беларус

Место установки - Крепление в нижней и боковых частях корпуса заднего моста.

Назначение - Для подсоединения и агрегатирование сельскохозяйственных прицепных и полуприцепных машин с ходовыми колесами, кроме тракторных прицепов и полуприцепов.

Особенности конструкции - Маятник – брус тяговый с возможностью изменения поперечного и горизонтального положения по отношению к торцу заднего ВОМ.

Опускающаяся тяга – брус тяговый с возможностью автоматического опускания и подъема.

Расстояние от торца ВОМ до оси присоединительного пальца, мм 350-400.

Вертикальная нагрузка на ТСУ в точке сцепки, не более, кН - 12.

Угол поворота прицепного устройства машины в горизонтальной плоскости, градусов, не менее ±60.

Диаметр присоединительного пальца, мм - 30.

Тип предохранительного устройства Цепь страховая (трос).

Место присоединения предохранительного устройства на тракторе Отверстия кронштейна ТСУ.

Относительное расчетное значение продольных сил (D), кН, не более - 56,1.

Тягово-сцепное устройство ТСУ-1Ж (поперечина) МТЗ-82-1/80-1 Беларус

Место установки - На передние концы разъемных нижних тяг.

Назначение - Для подсоединения и агрегатирование прицепных и полунавесных сельскохозяйственных машин, имеющих сцепные петли.

Расстояние от торца ВОМ до центра шкворня поперечины, мм - 400.

Диаметр отверстий в поперечине под присоединительный палец, мм - 32.

Вертикальная нагрузка на тягово-сцепном устройстве в точке сцепки, не более, кН - 6,5.

Диаметр шкворня, мм - 30.

Тип предохранительного устройства - Цепь страховая (трос).

Место присоединения предохранительного устройства на тракторе - Свободные от крепления вилки отверстия поперечины.

Тягово-сцепное устройство ТСУ-1Ж-01 (двойная поперечина) МТЗ-82.1/80.1 Беларус

Место установки - На задние концы телескопических нижних тяг.

Назначение - Для подсоединения и агрегатирование прицепных и полунавесных сельскохозяйственных машин, имеющих сцепные петли.

Расстояние от торца ВОМ до центра шкворня поперечины, мм - 320, 400, 480 – для тракторов с гидроподъемником 390, 470, 550 – для тракторов без силового и с силовым регулятором.

Диаметр отверстий в поперечине под присоединительный палец, мм - 32,5.

Вертикальная нагрузка на ТСУ в точке сцепки, не более, кН - 12.

Диаметр шкворня, мм - 30.

Тип предохранительного устройства Цепь страховая (трос).

Место присоединения предохранительного устройства на тракторе - Свободные от установки шкворня отверстия двойной поперечины.

Переустановка положений маятника и гидрокрюка в совмещенном устройстве

При работе с совмещенным устройством ТСУ-2М-02 один из сцепных элементов (гидрокрюк или маятник) установлен в рабочее положение, а другой – в дополнительное положение, которое не используется при работе трактора.

При работе с ТСУ, с установленным в рабочее положение гидрокрюке 9, маятник 11 крепится с одной стороны пальцем 6, к кронштейну 8 и фиксируется шплинтом 7, с другой стороны маятник 11 привязывается к пластине 5 проволокой 4.

Второй палец 6, фиксируется в свободном отверстии кронштейна 8. Болт 10, предназначенный для фиксирования гидрокрюка 9 в дополнительном положении, вворачивается в свободное резьбовое отверстие кронштейна 8.

Серьга 1, с установленным в нее пальцем 2, крепится к маятнику 11 с помощью шкворня 3.

При работе с тягово-сцепным устройством, с установленным в рабочее положение маятником, гидрокрюк фиксируется к кронштейну 8 с помощью болта 10, рог гидрокрюка лежит на пластине 5.

Пальцы 6 установленные в кронштейн 8 ограничивают поперечное перемещение маятника. Пальцы фиксируются шплинтами 7.

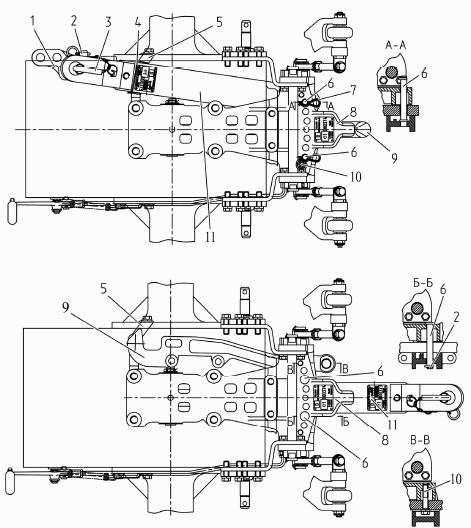

Рис.112. Схема установки маятника и гидрокрюка в рабочее и дополнительное положения в совмещенном устройстве ТСУ-1М-02

а) Установка гидрокрюка в рабочее положение, маятника – в дополнительное положение, б) Установка маятника в рабочее положение, гидрокрюка – в дополнительное положение, 1 – серьга; 2 – палец; 3 – шкворень; 4 – проволока; 5 – пластина; 6 – палец; 7 – шплинт; 8 – кронштейн; 9 – гидрокрюк; 10 – болт; 11 – маятник.

Для перестановки маятника из дополнительного положения в рабочее необходимо выполнить следующее:

- извлечь пальцы 7 из поперечины 8;

- опустить заднюю навеску так, чтобы рычаги 13 заняли горизонтальное положение;

- открыть захваты 12 с помощью рукоятки 14;

- вытянуть палец 6 и достать гидрокрюк 9;

- снять маятник 4 с пластины 5 и кронштейна 10;

- вынуть шкворень 2 из накладки маятника 4, освободив тем самым серьгу 1 с пальцем 3, шкворень установить обратно;

- серьгу 1 установить на маятник 4 и зафиксировать на нем с помощью пальца 3;

- установить маятник в сборе в рабочее положение, и зафиксировать пальцем 6;

- поднять ЗНУ в верхнее положение;

- установить пальцы 7 в отверстия поперечины 8;

- переставить болт 11 в резьбовое отверстие уха кронштейна 10 слева от захвата 12;

- вставить пальцы 15 в отверстия кронштейна 10, зафиксировав тем самым маятник от поперечного смещения;

- установить гидрокрюк в дополнительное положение.

Для перестановки гидрокрюка из дополнительного положения в рабочее необходимо выполнить следующее:

- переставить болт 11 в резьбовое отверстие уха кронштейна 10 справа от захвата 12;

- извлечь пальцы 7 из поперечины 8, извлечь пальцы 15 из кронштейна 10;

- опустить заднее навесное устройство так, чтобы рычаги 13 заняли горизонтальное положение;

- открыть захваты 12 с помощью рукоятки 14;

- вытянуть палец 6 и достать маятник в сборе;

- снять гидрокрюк с пластины 5 и кронштейна 10;

- установить гидрокрюк в рабочее положение и зафиксировать пальцем 6;

- вставить пальцы 7 в отверстия поперечины 8, зафиксировав тем самым гидрокрюк 9 к поперечине;

- поднять заднее навесное устройство в верхнее положение;

- установить маятник в дополнительное положение.

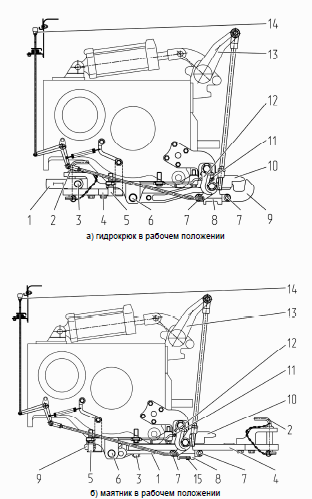

Рис.113. Переустановка маятника и гидрокрюка в рабочие положения на тракторе МТЗ-82-1/80-1 Беларус

а) гидрокрюк в рабочем положении, б) маятник в рабочем положении, 1 – серьга; 2 – шкворень; 3 – палец; 4 – маятник; 5 – пластина; 6 – палец; 7 – палец; 8 – поперечина; 9 – гидрокрюк; 10 – кронштейн; 11 – болт; 12 – захват; 13 – рычаг; 14 – рукоятка; 15 – палец.

Маятник, как входящий в состав совмещенного устройства, так и установленный отдельно, имеет следующие варианты установки:

- два положения по длине;
- три положения в поперечной плоскости.

Для изменения положения по длине необходимо:

- извлечь палец 6 из кронштейна 10;

- сместить маятник в сборе до совпадения второго отверстия серьги 1 маятника с отверстием в кронштейне 10;

- зафиксировать новое положение маятника пальцем 6.

Для смещения оси орудия относительно оси трактора маятник 2, кроме основного положения, может устанавливаться под углом (4±1)º относительно продольной оси трактора:

- положение +(4±1)º относительно оси трактора – маятник 2 фиксируется пальцами 1, вставленными в отверстия А кронштейна 3;

- основное положение – маятник фиксируется пальцами 1, вставленными в отверстия Б кронштейна 3;

- положение -(4±1)º относительно оси трактора – маятник фиксируется пальцами 1, вставленными в отверстия В кронштейна 3.

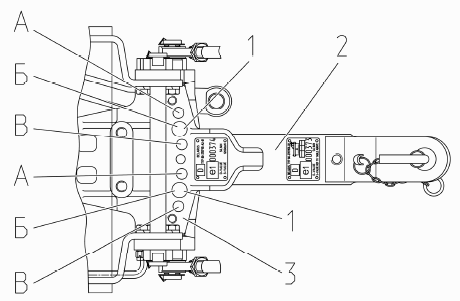

Рис.114. Варианты установки маятника относительно продольной оси трактора

1 – палец; 2 – маятник; 3 – кронштейн ТСУ.
